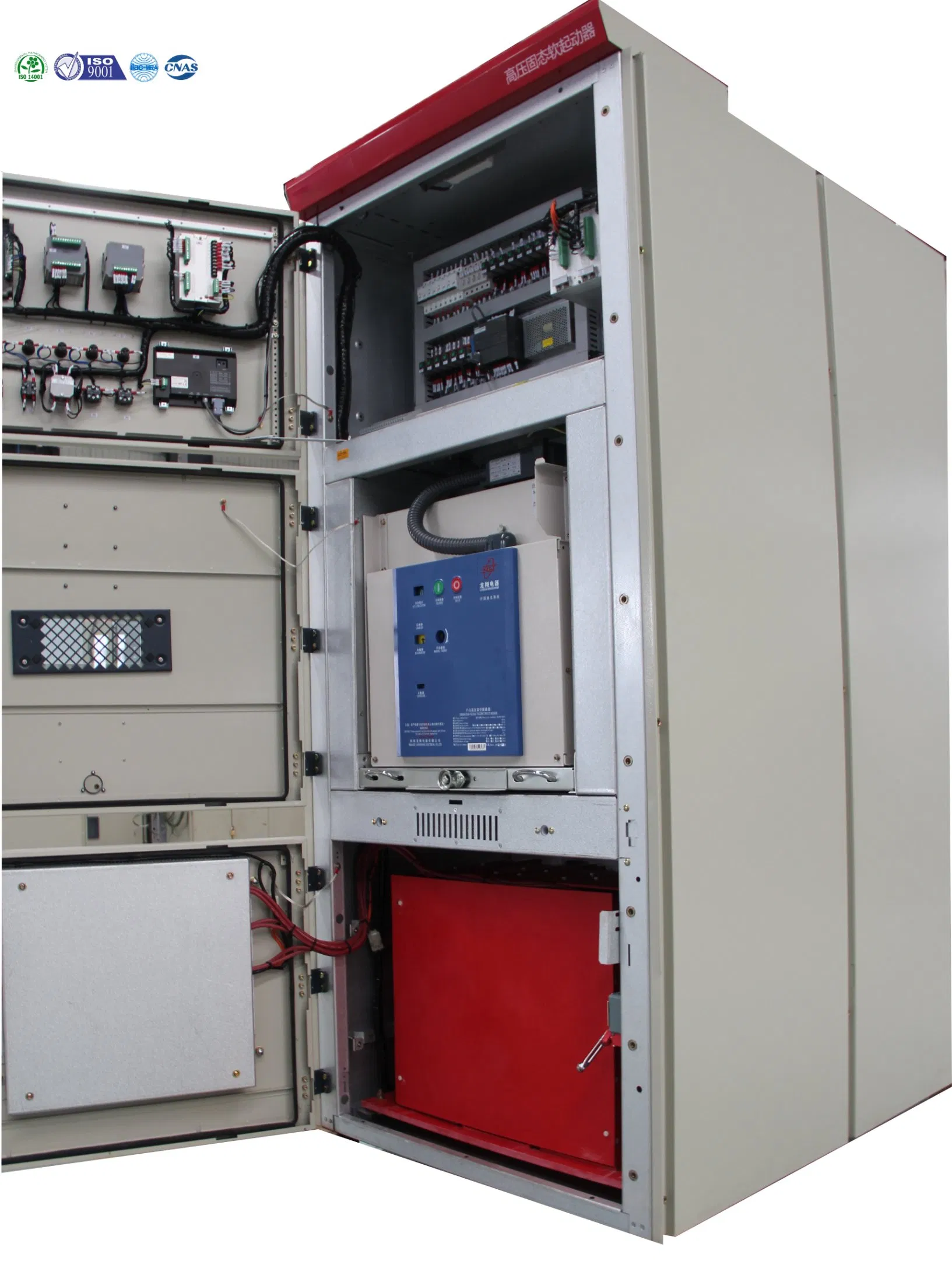

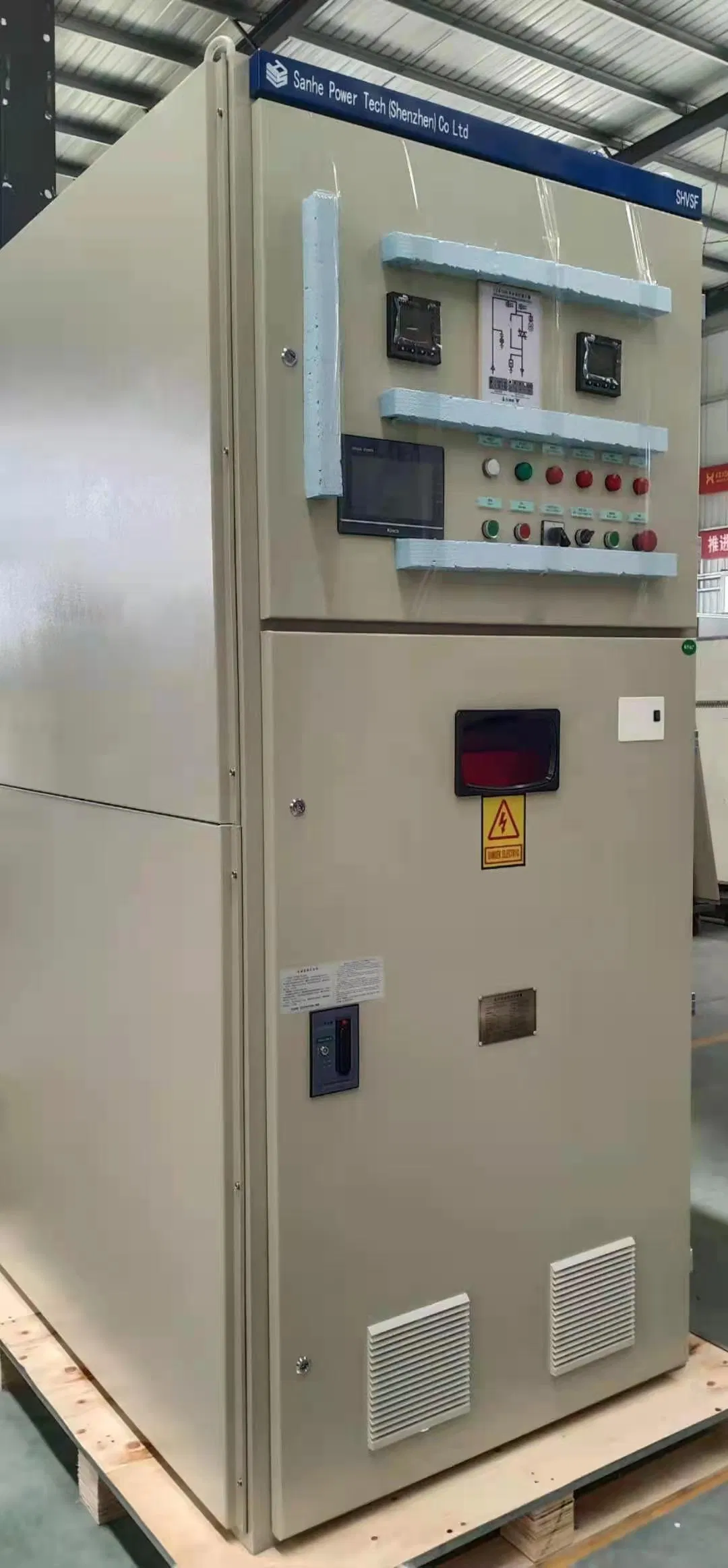

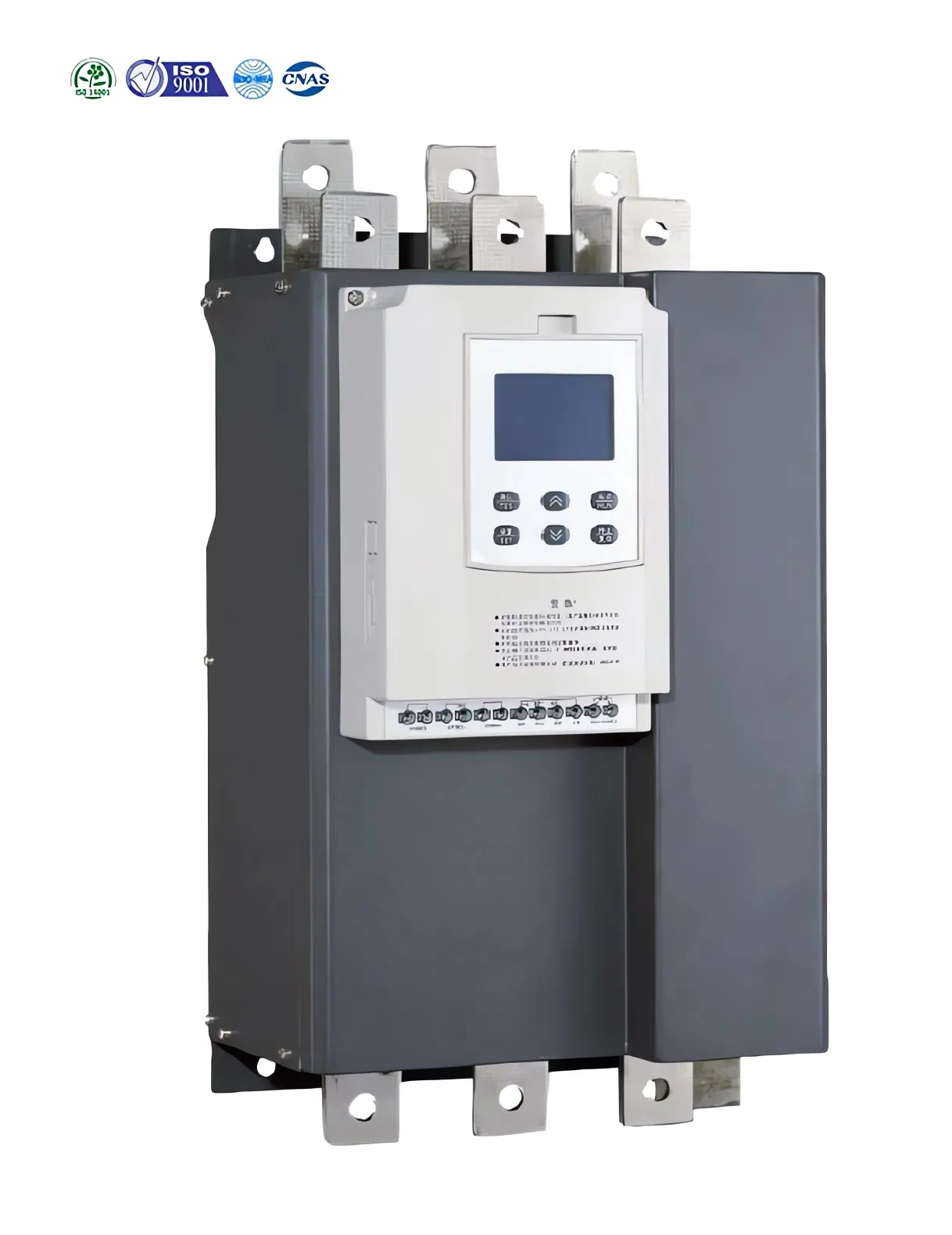

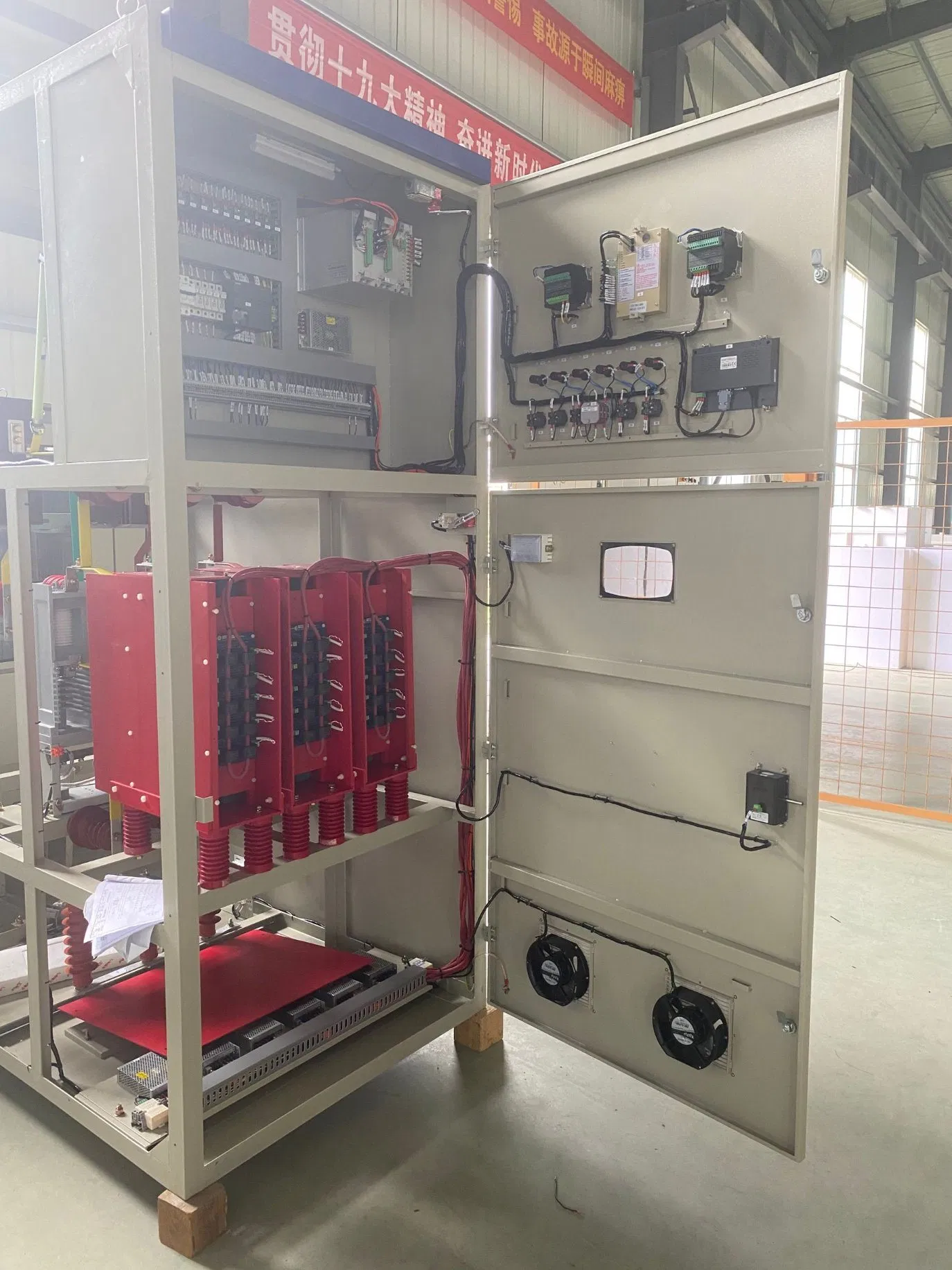

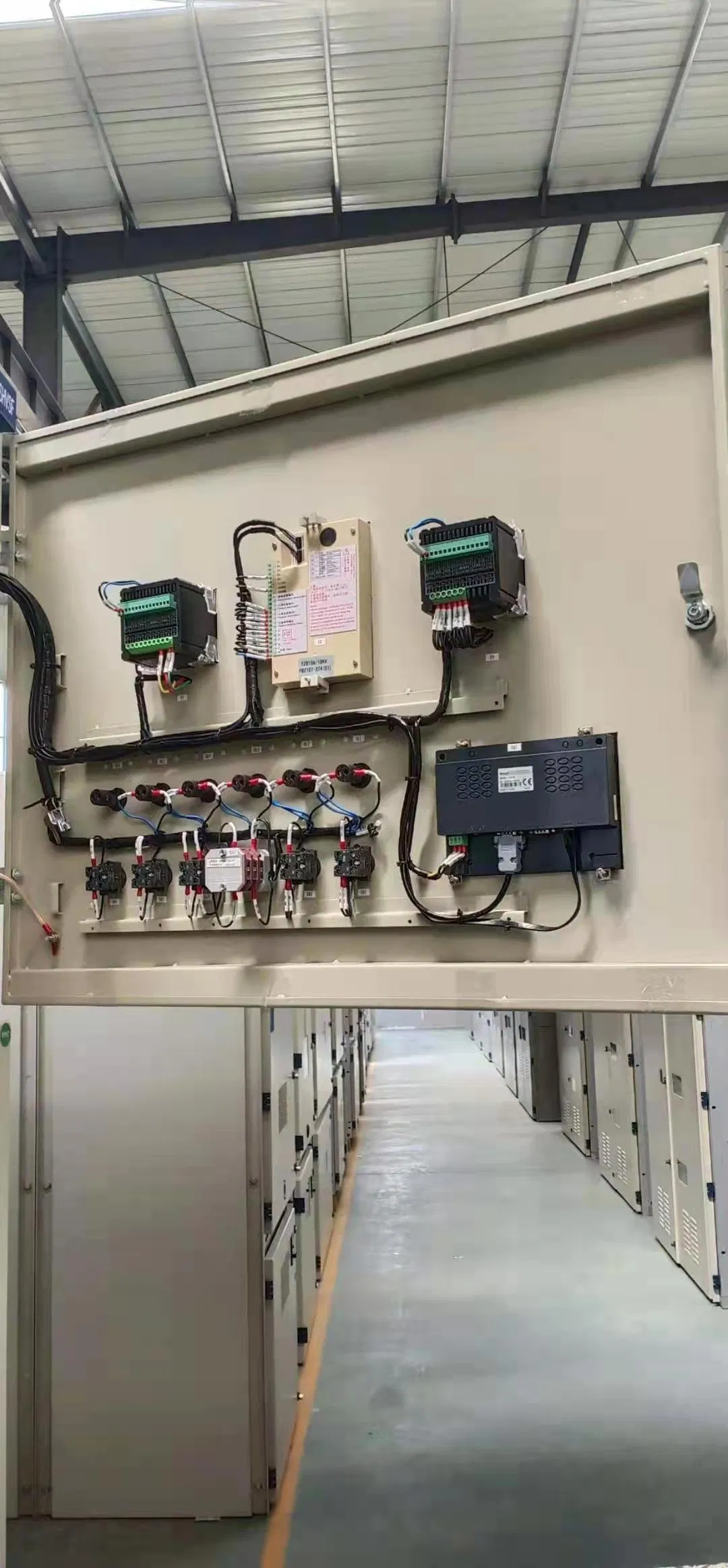

Arrancador Suave de Alta/Baja Tensión
El dispositivo de arranque suave de alta/baja tensión adopta principalmente el principio de control de tiristores de cambio de fase, lo que ayuda a reducir eficazmente la corriente de arranque del motor y la caída de tensión del sistema cuando el motor arranca, prolongando significativamente la vida útil del motor.
Aplicaciones Principales:
| Tensión del sistema | La potencia nominal del motor | Tamaño del armario |
|---|---|---|
| 0.38kV | ≤315kW | 600×600×1800mm (W*D*H) |
| ≤630kW | 800×800×2000mm (W*D*H) | |
| 6kV | ≤2100kW | 1000×1500×2300mm (W*D*H) |
| ≥2400kW | Personalizable | |
| 10kV | ≤3500kW | 1000×1500×2300mm (W*D*H) |
| ≥24000kW | Personalizable |
| Tensión del sistema <1kV (Baja Tensión) | Tensión del sistema >1kV (Alta Tensión) | ||
|---|---|---|---|
| Tensión del sistema: | ±10% de la UN | Tensión del sistema: | ±10% de la UN |
| Frecuencia: | 50Hz o 60 Hz | Frecuencia: | 50Hz o 60 Hz |
| Tipo de carga: | Motor síncrono | Tipo de carga: | Motor asíncrono o síncrono (con dispositivo de excitación adicional) |
| Material de carcasa: | Zinc o aluminio, chapas de acero laminado en frío | Material de carcasa: | Zinc o aluminio, chapas de acero laminado en frío |
| Interruptor de by-pass: | Contactor | Interruptor de by-pass: | Contactor o disyuntor |
| Medios de refrigeración: | Auto-enfriamiento o refrigeración de aire forzada | Medios de refrigeración: | Auto-enfriamiento o refrigeración de aire forzada |
| Estándar Ejecutivo: | IEC60947 | Estándar Ejecutivo: | IEC62271-200 |
Adopta el principio de control por tiristores de cambio de fase para disminuir la corriente de arranque del motor y mitigar la caída de tensión en el sistema al arrancar, prolongando la vida útil del motor.
Está diseñado para controlar motores de diferentes tipos, especialmente en aplicaciones de servicio pesado como ventiladores de aire y bombas de agua.
Sí. Para potencias superiores a 2400kW en sistemas de 6kV y 10kV, las especificaciones y dimensiones del armario se pueden personalizar de acuerdo con sus necesidades específicas.
La carcasa está fabricada con chapas de acero laminado en frío recubiertas con una aleación de zinc y aluminio de alta calidad, proporcionando una óptima resistencia al desgaste y a la corrosión.
El arrancador suave cumple con estándares internacionales rigurosos, tales como la norma IEC60947 para sistemas con tensión menor a 1kV, y la norma IEC62271-200 para sistemas superiores a 1kV.
Dispone de métodos de auto-enfriamiento natural o de refrigeración mediante aire forzado, según el entorno y las necesidades operativas de la instalación.
